GW管道式排污泵產品概述
GW型無堵塞管道排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有效果。
GW管道式排污泵采用葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
GW管道式排污泵產品特點
1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安 全連續運行8000小時以上。
5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。
GW管道式排污泵型號意義
GW管道式排污泵使用條件
A、泵的使用環境溫度≤40℃，濕度≤95％；海拔高度≤1000米，超過時應在訂貨時提出。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、1Crl8Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
GW管道式排污泵型號參數
型 號 | 口 徑 (mm) | 流 量 (m3/h) | 揚 程 (m) | 功 率 (kw) | 轉 速 (r/min) | 效 率 (%) |
GW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
GW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
GW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
GW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
GW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
GW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 2900 | 56 |
GW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
GW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
GW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
GW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
GW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
GW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
GW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
GW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
GW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
GW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
GW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
GW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
GW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
GW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
GW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
GW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
GW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
GW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
GW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
GW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
GW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
GW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
GW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
GW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
GW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
GW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
GW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
GW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
GW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
GW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
GW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
GW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
GW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
GW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
GW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
GW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
GW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
GW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
GW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
GW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
GW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
GW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
GW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
GW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
GW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
GW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
GW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
GW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
GW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
GW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
GW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
GW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
GW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
GW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
GW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
GW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
GW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
GW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
GW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
GW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
GW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
GW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
GW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
GW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
GW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
GW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
GW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
GW管道式排污泵安裝與使用
1.首先檢查外部緊固件是否在運輸中松動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。
GW管道式排污泵檢查與維修
1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
GW管道式排污泵常見故障原因
1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。
2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。
3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。

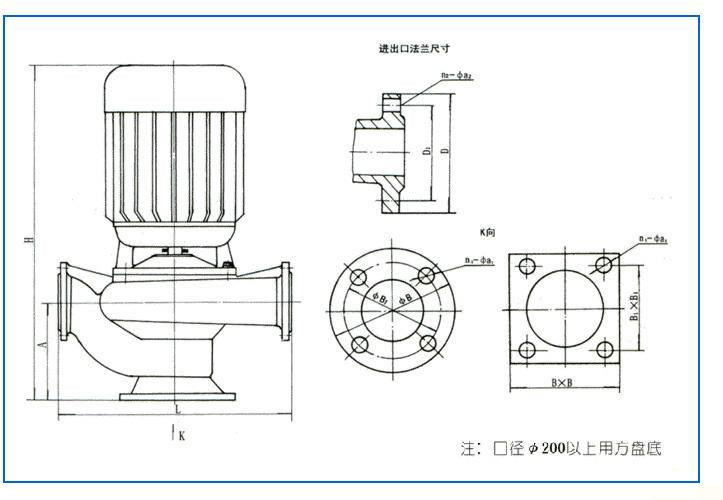

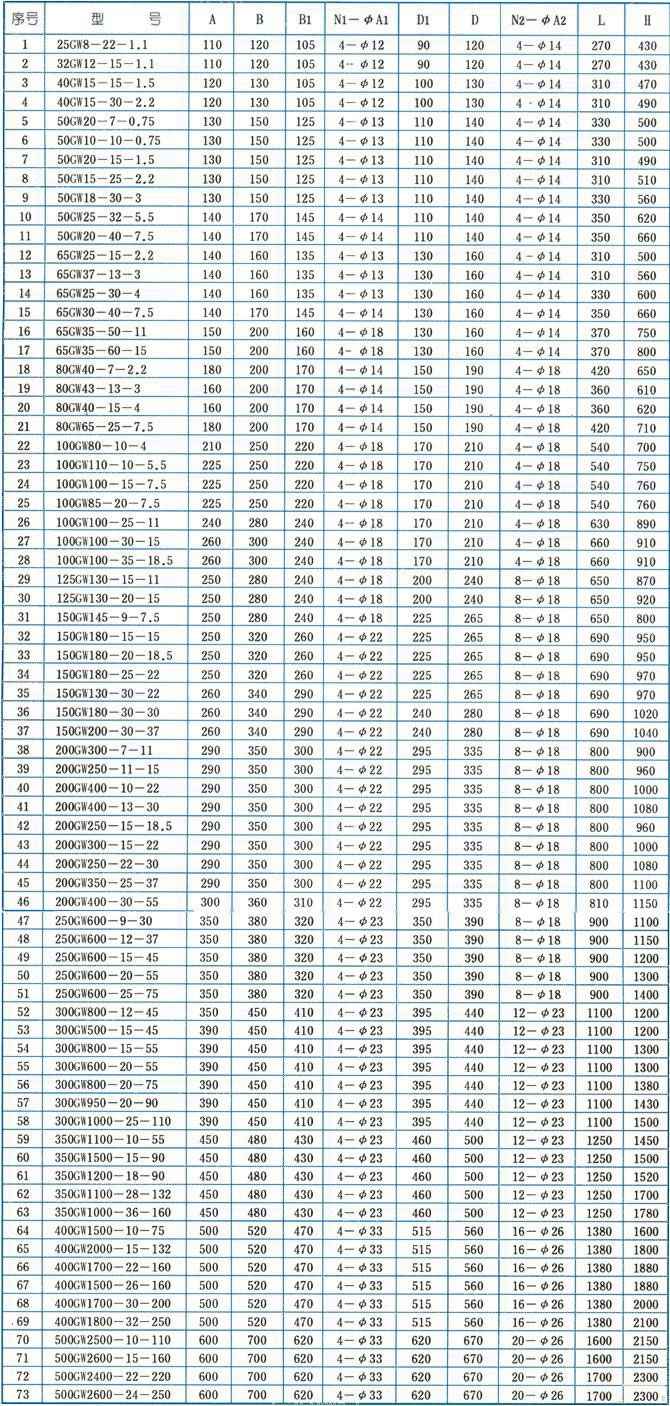

GW管道式排污泵安裝尺寸圖
